命名規則：

34E7660G1620-X-□□□

規格	說明
34	電機外徑：86mm
E	電機類型：外部驅動式
76	機身長度：76mm
60	額定電流：6.0A
G1	絲桿代碼
X	配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、 B（剎車）、C（一體式）
□	絲桿長度：□mm
□□□	絲桿端部加工定制表：G光軸、A一字槽、M內螺紋

電機參數：

產品型號

電壓

額定

電流

保持

力矩

機身長

推薦

驅動器

34E7660G1620-X-□□□

3V

6A

4N.m

76mm

脈沖型:S-266D/ASA872R

34E11460G1620-X-□□□

4.8V

6A

8N.m

114mm

漢德保電機可根據客戶要求定制：繞線參數、出線方式。

漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）

絲桿參數：

產品型號	絲桿直徑	導程	精度等級	定位精度	軸向間隙
1605	16mm	5mm	C7	±0.05	≤0.03
1610		10mm
1616		16mm
1620		20mm

請注意：其他絲桿直徑、導程可根據客戶要求定制。

1、螺母往復運動；

2、最大推力2400N；

3、低噪音、低損耗、性能穩、結構簡單；

4、機身長度、絲桿長度、導程可根據客戶要求定制；

5、應用于醫療設備、半導體設備、閥門控制、X-Y工作臺、手持式儀器或任何需要精確直線運動的地方。

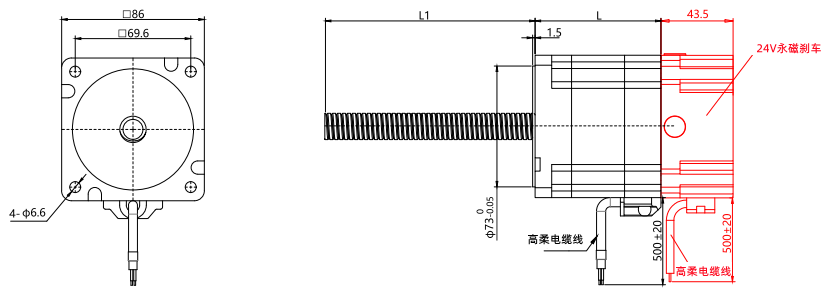

尺寸圖

請注意：

1、絲桿端頭可根據客戶要求加工；

2、電機可選配剎車和編碼器；

3、絲桿長度可定制。

安裝方法：

1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。

2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。

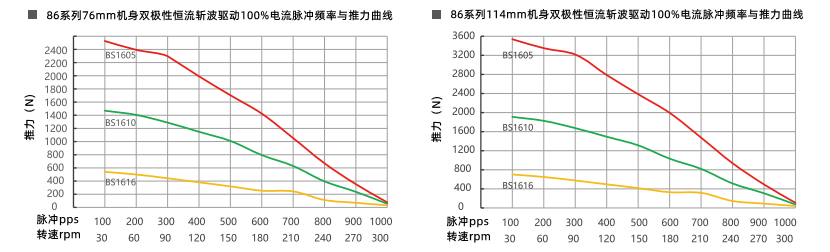

推力曲線

以上曲線是用S-266D/ASA872R雙極性恒流斬波步進驅動器，在24VDC條件下進行測試的。不同測試條件與運行工況將導致性能有所差異，合理的加減速將有助于提高電機性能，此處僅作參考，為確保使用壽命和可靠性，建議選用產品時留有50%以上余量。
