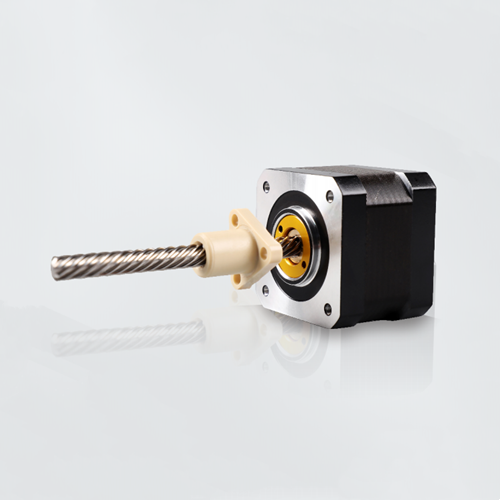

外部驅動式35mm直線絲桿步進電機
-
1、螺母往復運動；
2、最大推力200N；
3、機身長度、絲桿長度、導程可根據要求定制。
- 咨詢熱線：15817488109
-
-
規格參數
-
產品特性
-

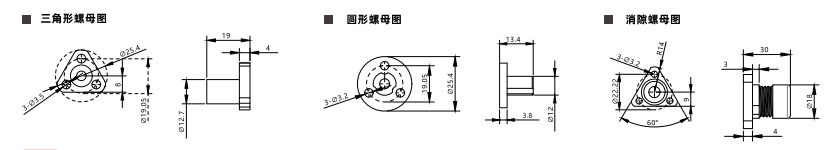

外形尺寸
-

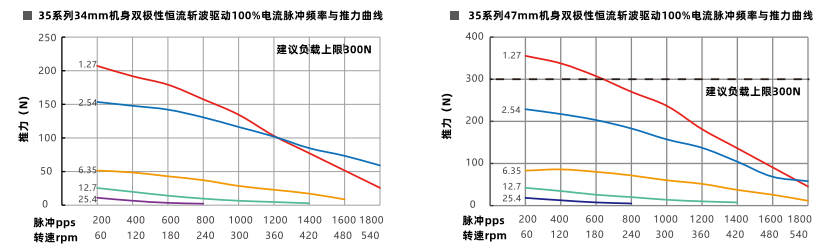

矩頻曲線
-
資料下載
-
聯系我們
命名規則：
14E4715F1-X-□□□
|
規格 |
說明 |
|
14 |
電機外徑：35mm |
|
E |
電機類型：外部驅動式 |
|
47 |
機身長度：47mm |
|
15 |
額定電流：1.5A |
|
F1 |
絲桿類型 |
|
□ |
絲桿導程 |
|
□ |
絲桿長度 |
|
□ |
配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、 B（剎車）、C（一體式） |
|
□□□ |
絲桿端部加工定制表：G光軸、A一字槽、M內螺紋 |
電機參數:
|
產品型號 |
電壓 |
額定 電流 |
保持 力矩 |
機身長 |
推薦 驅動器 |
|
14E3410F1-X-□□□ |
1.4V |
1.5A |
0.14N.m |
34mm |
脈沖型S-224D |
|
14E4715F1-X-□□□ |
2.9V |
1.5A |
0.35N.m |
47mm |
漢德保電機可根據客戶要求定制：繞線參數、出線方式。
漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）
絲桿參數：
|
絲桿代碼 |
絲桿直徑 |
導程（mm） |
精度等級 |
定位精度 |
軸向間隙 |
|
0801 |
8mm |
1 |
C7 |
±0.05 |
≤0.03 |
|
0802 |
2 |
||||
|
0805 |
5 |
||||
|
0808 |
8 |
請注意：其他絲桿直徑、導程可根據客戶要求定制。
